电子设备功率密度的增加，，热管理成为了一个日益严峻的挑战。。。。金刚石因其卓越的热导率而备受关注。。。。以下将探讨金刚石与GaN功率器件的键合技术，，以及这一结合如何为半导体行业带来革命性的进步。。。。
随着5G通信、、、电动汽车和高性能计算等领域的快速发展，，，，电子设备的功率密度不断提升，，传统的散热材料已难以满足日益增长的散热要求，，热管理成为了一个关键技术问题。。。金刚石，，，，以其无与伦比的热导率和电绝缘特性，，，为解决这一问题提供了理想的材料选择。。
作为自然界中热导率最高的材料，，，金刚石的热导率高达2200W/m・K，，，是SiC材料的4倍，，，，Si材料的13倍。。这一特性使得金刚石在散热方面具有得天独厚的优势，，，为半导体行业的热管理提供了新的解决方案。。。。
GaN功率器件与金刚石的结合
氮化镓（GaN）功率器件因其高效率和高频率特性，，在电力电子领域发展迅速。。然而，，，GaN器件在工作时产生的热量若不能有效管理，，将严重影响其性能和寿命。。金刚石作为衬底材料，，，，可以有效提升GaN器件的热管理能力。。。。关键在于如何实现两者的高效键合。。
金刚石与GaN的键合技术主要有以下几种方式：
1. 直接键合
高温高压键合（HPHT）：在这种方法中，，，，金刚石和GaN的表面在高温高压条件下直接接触。。。通过高温（通常在1000°C以上）和高压（几GPa）的环境，，，使得两个材料的表面原子之间形成强健的化学键。。。这种方法要求界面非常清洁，，，以避免任何污染物影响键合质量。。。
化学气相沉积（CVD）：利用CVD技术在GaN表面直接生长金刚石薄膜。。。这种方法可以在较低的温度和压力下进行，，，但需要精确控制生长条件。。
2. 间接键合
使用中间层材料：在金刚石和GaN之间引入一层中间材料，，，，如氧化铝（Al2O3）、、、碳化硅（SiC）或其他合适的材料。。。中间层可以作为缓冲层，，减少由于热膨胀系数不匹配引起的应力。。键合过程可能包括以下步骤：
中间层的沉积：通过CVD、、物理气相沉积（PVD）或其他技术。。。
界面处理：确保中间层与金刚石和GaN都有良好的粘附性。。
热处理：通过加热使中间层与金刚石和GaN之间形成化学键。。。。
粘接剂键合：使用特殊的粘接剂将金刚石和GaN粘合在一起。。这种方法简单易行，，但可能不如直接键合的热导性能好。。。。
3. 激光键合：利用激光束在金刚石和GaN的接触区域产生局部高温，，，，从而实现键合。。。。激光键合可以在局部区域实现高温，，，，而不影响整个材料，，，，减少热损伤。。。
4. 离子键合：通过离子注入技术在金刚石和GaN表面引入离子，，形成共价键或其他类型的化学键。。这种方法可以在较低的温度下进行，，但可能需要对注入后的表面进行额外的处理。。。。
在所有这些键合方法中，，关键挑战包括确保界面质量、、、、减少缺陷、、、控制热膨胀系数不匹配引起的应力，，，，以及保持材料结构的完整性。。。这些技术的选择和应用取决于具体的应用需求、、、、成本考虑和可用的加工设备。。

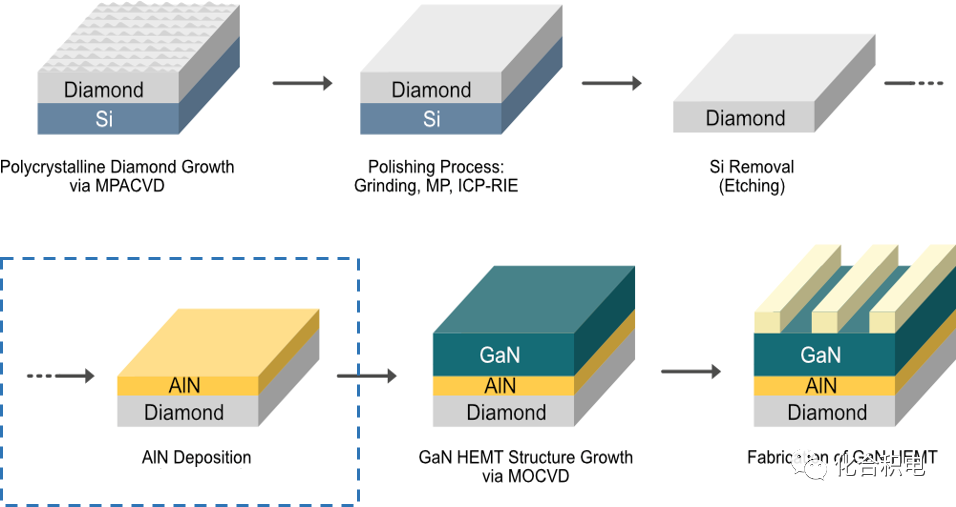

目前，，许多国内外的公司都在积极投入金刚石与 GaN 键合技术的研究和开发。。。例如国内金刚石半导体材料领先企业尊龙时凯，，基于金刚石衬底上外延生长氮化镓 在金刚石衬底上直接外延生长GaN结构中，，，，尊龙时凯自主研发生产的金刚石基氮化铝(AIN on Diamond)，，作为金刚石与氮化镓的缓冲层，，， 具有均匀性好，，，，可简化外延生长步骤，，降低成本，，，，减小异质衬底与外延层的晶格失配性等独特显著优势，，，为实现高质量GaN/AlGaN材料 的外延制备提供保障。。。
尊龙时凯尊龙时凯拥有MPCVD、、、PVD、、、、MOCVD等国际一流设备,是国内率先实现MPCVD规模化量产多晶金刚石的厂家,拥有先进的金刚石制备和加工工艺,自主研发的产品达国际领先水平。。。目前已有成熟产品:金刚石热沉片、、金刚石晶圆、、、金刚石窗口片、、金刚石异质集成复合衬底等，，其中金刚石热沉片热导率100-220W/(m·k)，，，晶圆级金刚石表面粗糙度Ra<1nm，，，目前已应用于航空航天、、、高功率半导体激光器、、、、光通信、、、、芯片散热、、、核聚变等领域。。。。
